BIM FILM虚拟施工系统

BIM FILM 虚拟施工系统是一款基于建筑信息模型（BIM）技术的数字化建筑施工管理工具。该系统利用先进的虚拟现实、三维建模、云计算和人工智能等技术，为建筑施工提供了一个全方位、可视化的虚拟施工环境。通过在虚拟环境中模拟建筑施工过程，帮助项目团队提前发现和解决潜在的问题，提高施工效率，确保项目顺利进行。

BIM FILM使用教程

首先用revit创建该技术工艺所需的钢柱钢梁模型及丝杠对接器的模型，通过Twinmotion插件导出FBX格式文件

1)Twinmotion插件导出设置中,合并选项选择按族合并；

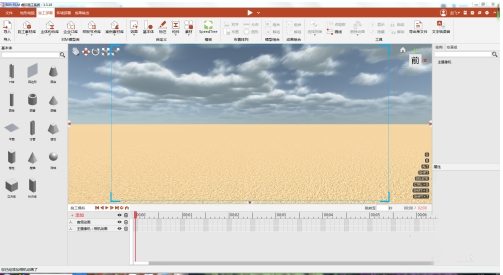

打开BIM-FILM软件，新建一个场景文件，地貌可根据工程实际情况选择，本文选择土地，如图所示：

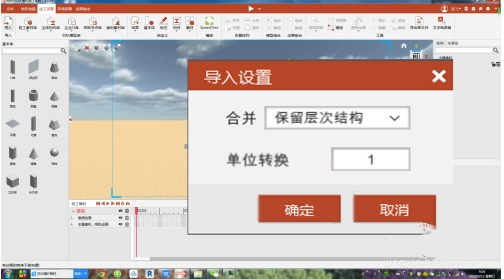

1)将Revit导出的FBX格式的文件分别导入到BIM-FILM软件中，导入设置中合并选项选择保留层次结构，这里需要说明的是Revit导出的FBX格式文件其Z轴方向与BIM-FILM场景中Z轴方向不一致，需沿着X轴旋转90°，并在属性栏中将其X/Y/Z坐标值统一设置为500/0/500(参照主摄像机默认坐标)查看下图。

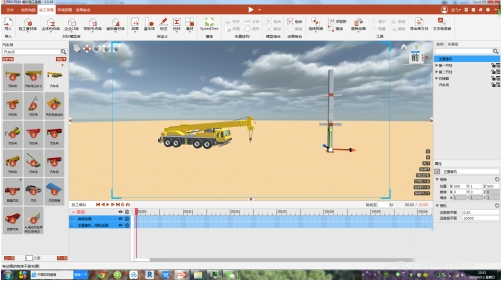

1)在素材库搜索汽车吊，选择带可自定义动画的汽车吊，将其导入到动画场景中，这里特别说明的是BIM-FILM软件中内置了大量常用的施工素材，包括人物、施工机械，主体构件等，而且像塔吊，汽车吊等施工机械有部分是可自定义动画，只需简单调几个参数就能轻松的制作出满足施工工艺的施工动画，不仅免去这行素材大量的建模时间，而且大大降低了制作施工动画特别是施工机械动画的操作难度。

施工动画制作

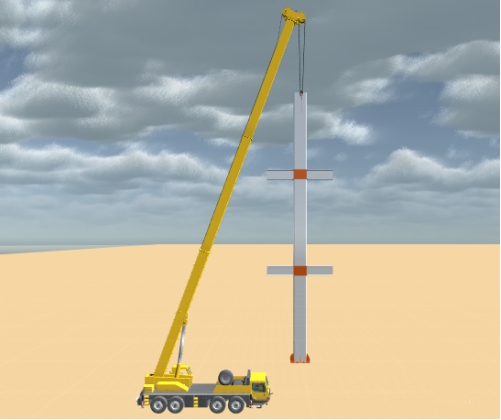

1)吊装第二节柱：

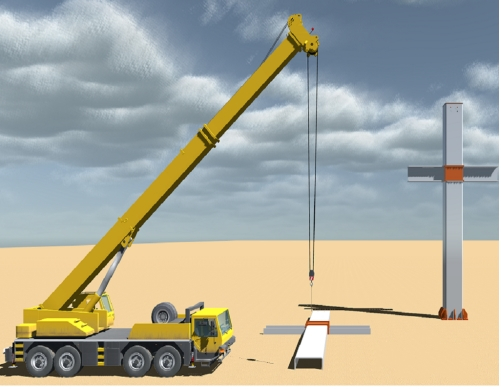

a、首先第二节钢柱一开始是水平放置在地面上，汽车吊落钩起吊(由汽车吊自定义动画实现)，将钢柱由水平状态变为竖直状态(由钢柱旋转动画加位移动画实现)；

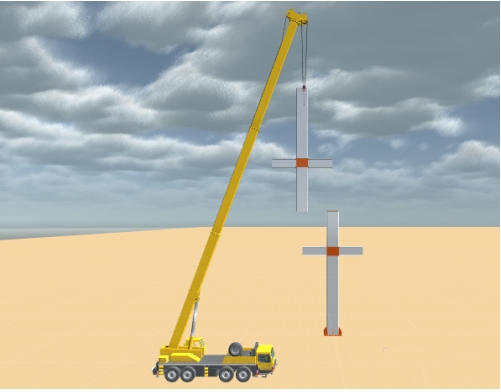

b、对钢柱做一个跟随动画，跟随目标设置为汽车吊的吊钩，接着汽车吊提升钢柱至一定高度；(由汽车吊自定义动画实现)

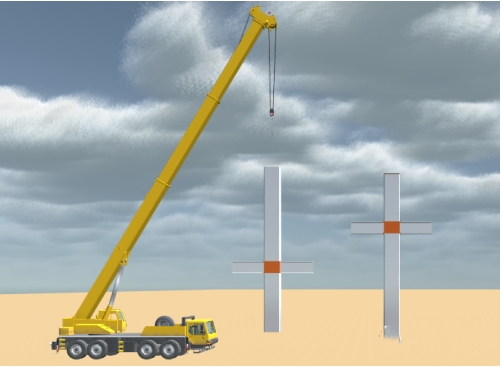

c、然后汽车吊开始向前行驶一段距离(由汽车吊位移动画实现)，使第二节钢柱与第一节钢柱垂直方向对齐；

d、最后汽车吊落钩(由汽车吊自定义动画实现)，将第二节钢柱与第一节钢柱对接。

2)安装快速钢柱丝杠对接器：www.多下软件园.net

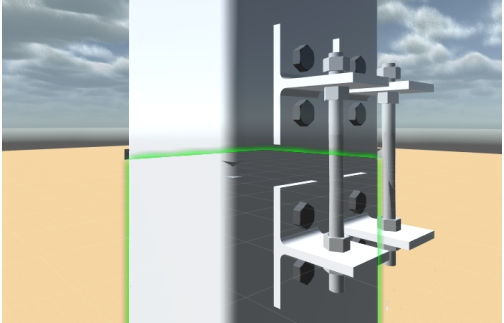

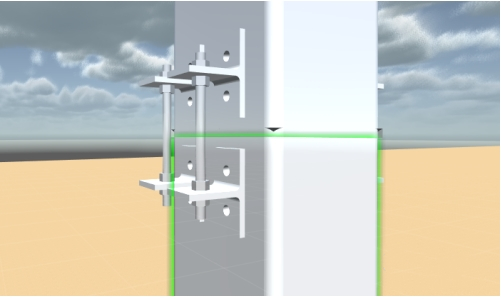

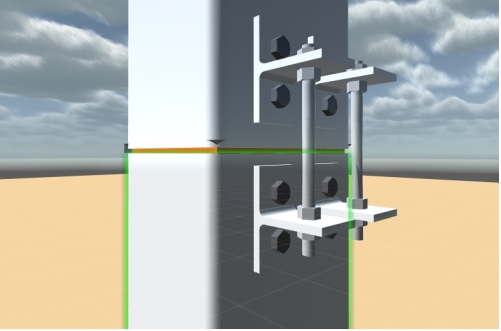

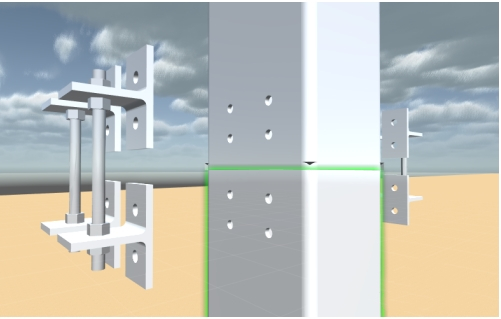

a、将4件丝杠对接器分成前后两组组装在两节柱对接处的前后端面上(由丝杠对接器显隐动画和位移动画实现)；

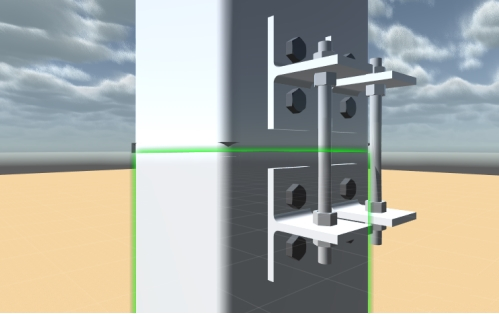

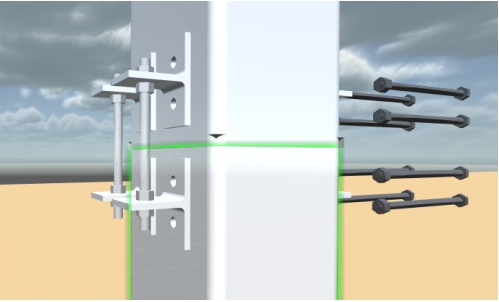

b、安装4根高强对拉螺栓将丝杠对接器和上下钢柱固定住(由对拉高强螺栓显隐动画和位移动画实现)；

3)汽车吊摘钩后消失(由汽车吊自定义动画和显隐动画实现)。

4)调节第二节钢柱垂直度和标高：

a、松开紧固螺母；(由紧固螺母旋转动画和位移动画实现)

b、通过扳手旋转调节螺母调节第二节钢柱垂直度和标高；(由调节螺母旋转动画和位移动画实现)

优势特色

轻轻松松调节材质贴图
1.适用调节材料特性
适用更换外界3d贴图
迅速挑选内置材料
内置动画-角色动画
自定动画-动画参数化设计、规范化
轻轻松松制做5D施工仿真模拟动画
适用法向、金属贴图
轻轻松松制做施工动画
内置15种动画方式
1.导进project迅速构建WBS工作中溶解构造
轻轻松松将工作中连接点与预制构件关系
多种多样生长发育动画种类迅速界定
形象化，高品质反映新项目施工进度计划
轻轻松松搭建地理环境
5类别40多种多样施工土层(土地资源、草坪、混泥土、沥清、沙石)
28种预制构件气温(晴、雨、雪、雷、雾)
手机游戏级动画渲染
改动简易輸出便捷
手机游戏级模块，动画渲染、即时视频录制
一键輸出设计效果图、视频、VR视频
制做步骤清楚
地质构造->施工布署->施工仿真模拟->自然环境布署->成效輸出
作用提醒清楚
操作指南、视频实例教程、键盘快捷键提醒、客户交流群
BIM模型库高品质实体模型12000+
施工素材网(人、材、机、具、情景、对策、临设...)
主题风格预制构件库(房屋建筑工程、市政、土木工程、隧道施工、路轨)
公司CI库(中建八局、中铁、中铁集团、中国铁建)
样版连接点库(建筑结构、构造连接点、施工对策、建筑装修安装设备、别的)
案例(房屋建筑工程、市政、土木工程、隧道施工、路轨、古代建筑)
高品质技术专业材质库1000+
内置3类别、16小项材料
包括：地砖、塑胶、木料、大理石、沥清、金属材料、混泥土、沥清、墙、夹层玻璃等
示范工程
招投标可视化演试，计划方案可视化审查
技术性可视化安全交底，课堂教学可视化课程内容

BIM FILM常见问题

外部文件导入

1 问：revit做的模型如何导入进BIM-FILM里面？

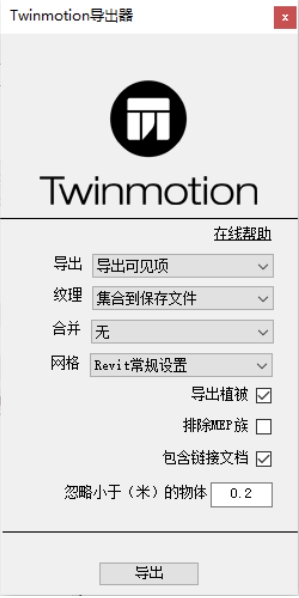

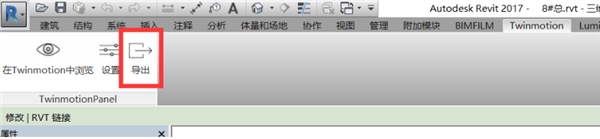

答：Twinmotion插件中点击导出，

弹出对话框，

2 问：广联达GTJ软件做的模型，如何导入进BIM-FILM里面？

答：GTJ导出ifc格式，然后在Revit里链接进新项目，使用插件导出FBX格式后即可导入进BIM-FILM。

3 问：Tekla导出IFC和广联达场布导出的3DS文件导入时卡在导入界面，或者导入后无法看到，怎么处理？

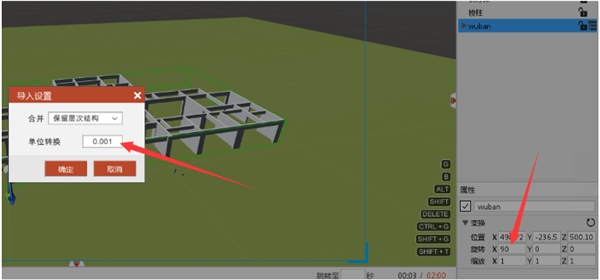

答：因为Tekla和广联达场布的单位和BIM-FILM中不一样，所以导出的文件需要在导入时将单位转换数值调整为0.001，并且导入后将模型整体选中，按下X键将模型沿X轴旋转90度后，按下F聚焦下模型即可正常使用。

1 问：BIM-FILM里面模型在哪里替换或添加材质？

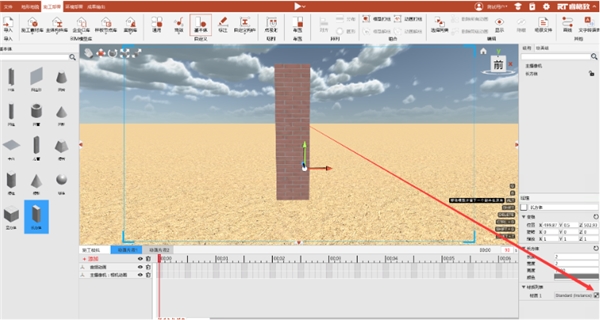

答：材质按钮如图所示。

2 问：模型库中找不到模型怎么办？

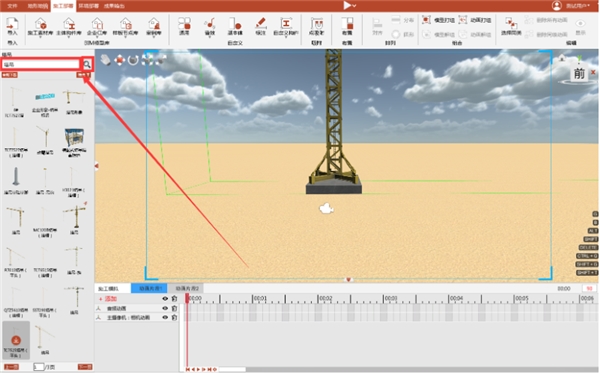

答：在搜索框里直接输入模型名称，然后点击搜索框后面的放大镜，即可搜索；如不确定准确名称，可输入个别字，支持模糊搜索。

3 问：软件使用过程中，鼠标变成了一个小手，只能移动相机不能移动物体，怎么切换？

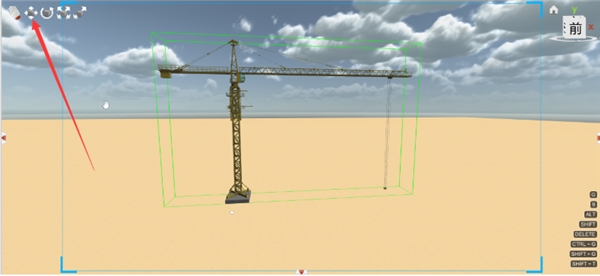

答：点击左上角视口工具，切换一下，变成移动状态，或按ESC键，取消平移状态。

4 问：输出视频卡顿，有什么解决办法？

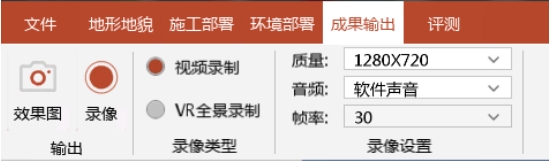

答：将质量调节成1280*720，

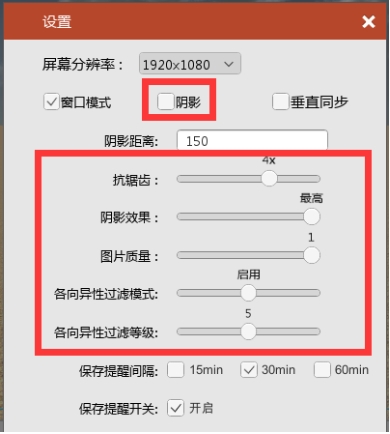

如果没有效果的话，在设置里面，将阴影效果关掉，以及其它设置也可以调低。

BIM FILM虚拟施工系统特点

操作简单界面清晰

会用PPT就能轻松上手！

符合专业人员的操作习惯

符合Auto CAD、Revit、Lumion 的操作习惯。

支持导入多种模型格式

Revit->插件->fbx->BIMFILM

SketchUp->skp->BIMFILM

BIMMAKE->3ds->BIMFILM

场布软件->3ds->BIMFILM

算量软件->ifc->BIMFILM

ifc->revit->fbx->BIMFILM

fbx、obj、3ds、dae、ifc->BIMFILM

功能

1. 三维可视化：系统通过将BIM模型转换为三维模型，提供了一个直观、可视化的虚拟施工环境。用户可以在虚拟环境中自由漫游、观察和操作建筑模型，更好地理解和掌握建筑的结构和布局。

2. 模拟施工：系统支持模拟建筑施工的各个阶段，包括土建施工、机电安装、装饰装修等。用户可以在虚拟环境中进行施工操作，如搭建脚手架、安装梁柱、铺设管线等，提前发现和解决潜在的问题。

3. 实时交互：系统支持实时交互功能，用户可以在虚拟环境中与其他团队成员进行交流、协作和决策。例如，建筑师和施工人员可以共同在虚拟环境中讨论施工方案，实时调整设计，确保施工顺利进行。

4. 冲突检测：系统通过在虚拟环境中进行模型比对和冲突检测，提前发现建筑结构和机电系统之间的潜在冲突。例如，在土建施工阶段，系统可以检测到梁柱和管道之间的碰撞，提前进行调整，避免施工中的返工和延误。

5. 进度管理：系统提供了进度管理功能，用户可以通过在虚拟环境中模拟施工过程，实时跟踪施工进度。例如，项目经理可以在虚拟环境中查看当前的施工状态，预测未来的施工进度，及时调整施工计划。

6. 质量控制：系统支持质量控制功能，用户可以在虚拟环境中进行施工检查和质量评估。例如，质检人员在虚拟环境中可以检查梁柱的混凝土浇筑、管线的安装等，确保施工质量符合要求。

7. 安全培训：系统提供了安全培训功能，用户可以在虚拟环境中进行安全演练和培训。例如，施工人员可以在虚拟环境中进行安全疏散演练，提前了解紧急情况下的应对措施。

8. 数据分析：系统支持数据分析功能，用户可以通过在虚拟环境中进行数据采集和分析，获取建筑施工的相关数据。例如，工程师可以在虚拟环境中进行结构分析和性能评估，为施工提供科学依据。

9. 云计算和人工智能：系统采用云计算和人工智能技术，实现对建筑施工的智能化管理。例如，系统可以自动识别施工中的问题，提出解决方案，提高施工效率。

10. 跨平台支持：系统支持跨平台使用，用户可以在不同的设备上访问虚拟施工环境，例如，在PC、平板、手机等设备上进行虚拟施工操作。

BIM FILM 虚拟施工系统是一款功能全面、高效便捷的建筑施工管理工具。通过提供三维可视化、模拟施工、实时交互，帮助建筑施工项目团队提高施工效率、确保施工质量和安全，降低施工成本，实现建筑施工的数字化、智能化和协同化。
