立创EDA电路设计软件

立创EDA是一款国产的PCB电路设计软件，软件里面提供了电路设计、仿真、布局布线、封装设计等一系列功能，可以帮助工程师们更好的进行电路设计和产品开发。立创EDA软件的库中包含了上百万中电路元件类型，各种那个不同品牌和种类的电路元件都可以在这里找到。用户可以根据自己的需要来选择合适的电路元件，尝试各种不同的电路设计，并观察电路运行的情况，寻找最适合的设计方案。多下软件园给大家分享立创EDA软件下载免费版，推荐需要进行电路设计的朋友们来下载使用哦！




立创EDA电路设计软件特色

1. 界面友好：立创EDA软件采用直观的图形界面设计，使用户能够轻松上手并快速上手。
2. 多功能：立创EDA软件提供了多种功能模块，包括原理图设计、电路仿真、PCB布局和布线等，满足了电子设计的各个环节的需求。
3. 整合性：立创EDA软件能够实现不同模块之间的数据交互，使得设计过程更加高效和协调。
4. 强大的仿真能力：立创EDA软件内置了强大的仿真引擎，能够对电路进行各种类型的仿真，包括直流、交流、时域和频域仿真等。
5. 兼容性：立创EDA软件支持多种文件格式的导入和导出，能够与其他常用的EDA软件进行互操作。
6. 丰富的元件库：立创EDA软件提供了丰富的元件库，包括常用的模拟和数字电路元件，方便用户进行电路设计和仿真。
7. 强大的布局和布线功能：立创EDA软件提供了先进的布局和布线算法，能够自动优化电路的布局和布线，提高电路性能和可靠性。
8. 可扩展性：立创EDA软件支持插件扩展，用户可以根据自己的需求自定义功能模块，增强软件的功能和灵活性。


立创EDA电路设计使用说明

如何创建工程

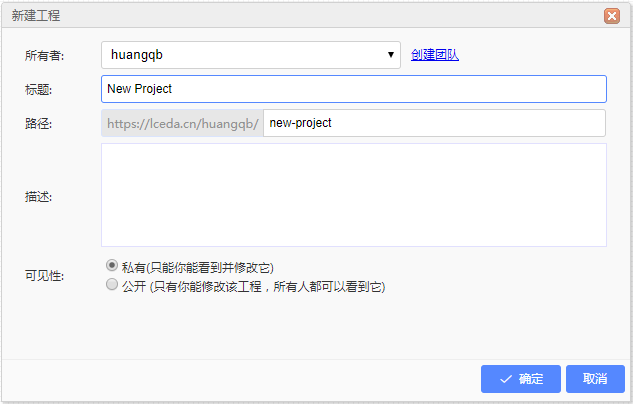

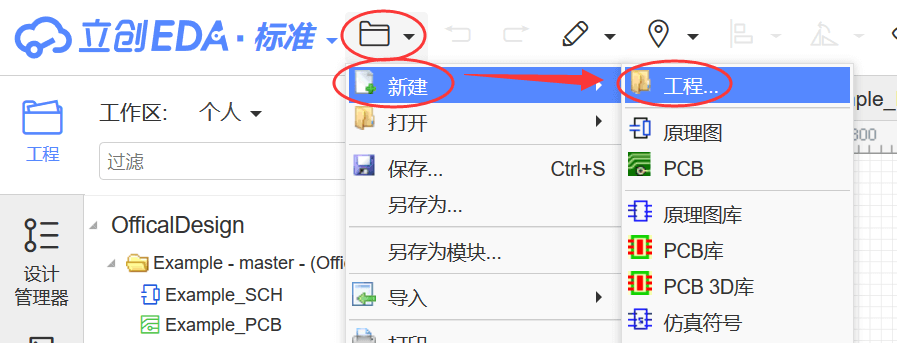

登陆软件，点击新建—工程

“工程”概念在编辑器中非常重要，在新建原理图，PCB等一些文件前必须存在一个工程文件夹才可进行新建，否则需要新建一个工程，以便于管理新建的文件。

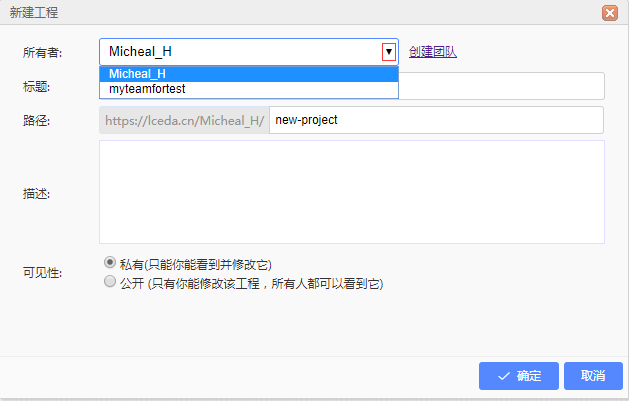

“新建工程”时可以点击所有者后面的下拉三角选择工程的所有者。

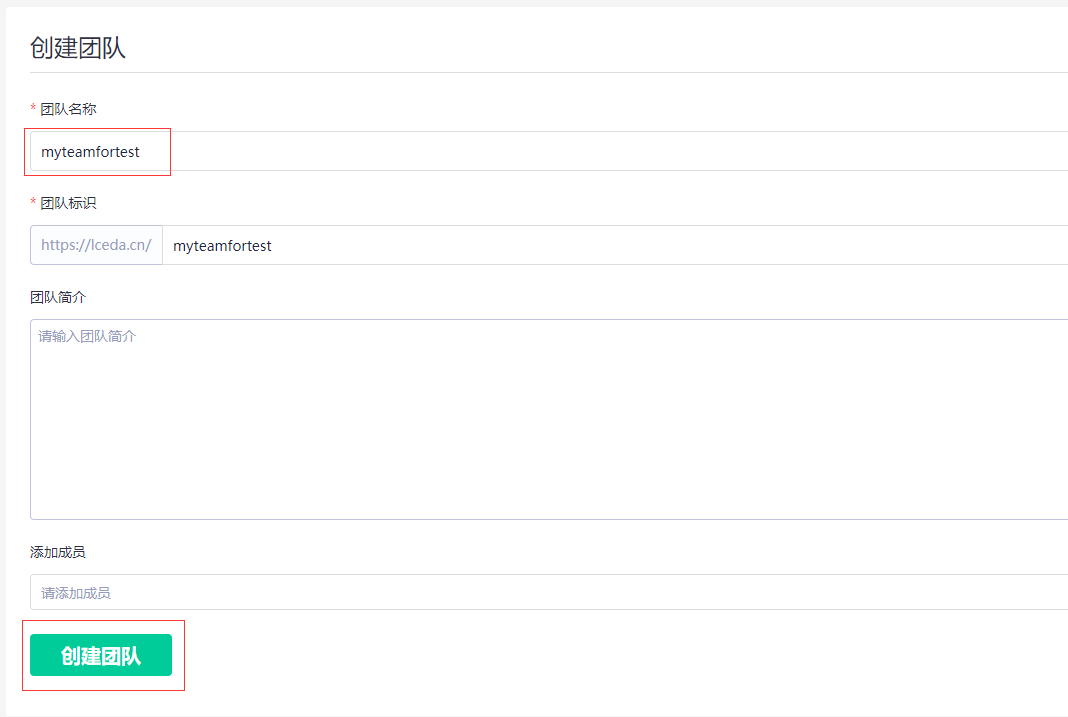

“新建工程”时也可以通过点击“创建团队”的选项创建新的团队，再通过点击下拉所有者的选项，把所有者变成团队，这样，工程就是团队的工程了。

设置名称并点击确认后，新建的工程将在左边的“工程”处显示。

工程路径刚开始是与工程标题保持一致，中文会转换成拼音，空格、特殊符号会转换成横杠，也可以单独进行修改，具有唯一性。

在新建时，你还可以选择这个工程是私人的还是公开的。

选择公开后，该工程与其下的文件将显示在你的个人主页上，任何人都可以查看复制你的设计。添加的描述可以帮忙别人了解你的设计内容。

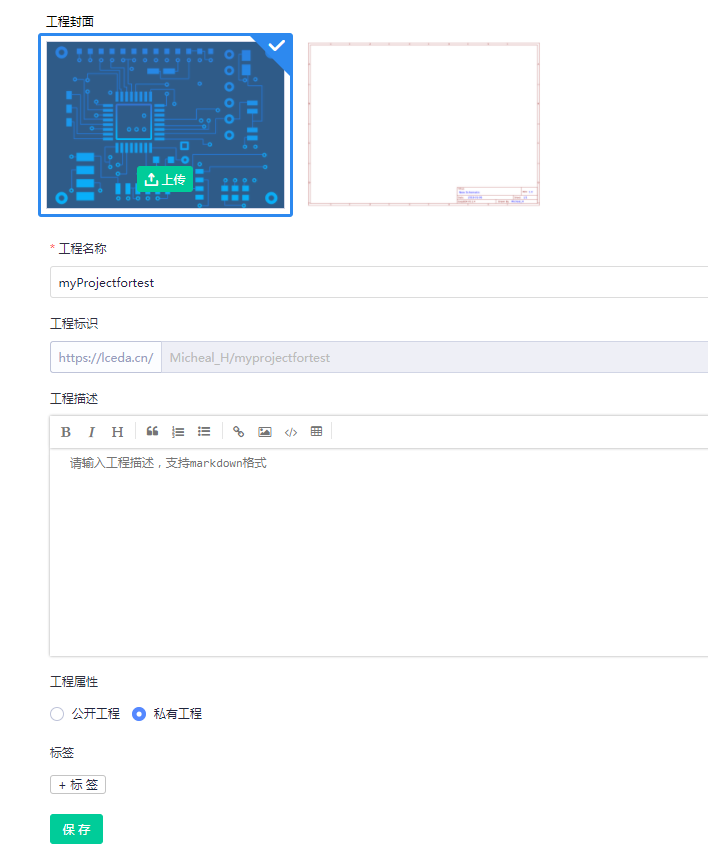

若创建后你想修改你的工程信息，你可在工程文件夹右键，选择编辑工程。

将打开一个网页，你可以修改工程的相关信息。
